عمل الدائره باسلوب بروتس
بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته
هذا احد الدروس المبسطه عن برنامج بروتس وهو من افضل البرامج الهندسيه لتعليم وتصميم ومحاكاة الدوائر
الهندسه الاليكترونيه
راح نبدا باذن الله بابسط شي ومن ثم نتعلم خطوه خطوه وسنتعلم في درسنا هذا تشغيل البرنامج والدخول لقائمه الدوائر البسيطه الذي هي اساس كل مشروع
كذالك سوف نتعرف على العناصر وطبيعة عملها نقوم بتوصيل التيار لها ونشاهد حركته وكيف يتم تحويله بموجب وظائف العناصر الذي سيمر بها ونتعرف على سلوك الدائره باكملها
تفاعلكم ونقاشاتكم وقود استمرارية هذه الدروس .. و هي العين الذي نراكم بها ونعرف مدى فعالية الدروس ونقدم لكم ماينقصكم من دروس
لتشغيل البرنامج

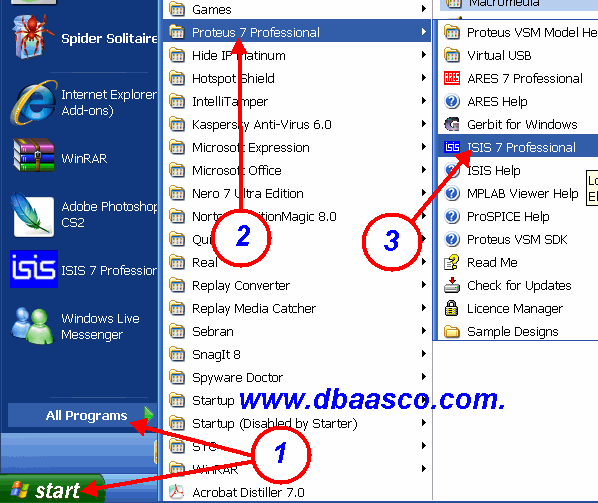

1= نذهب الى ابداء ومنه الى البرامج تفتح لنا قائمة البرامج نختار منها مجموعة بروتس ( 2 ) الذي تفتح لنا قائمة المجموعه نختار isis (3) الذي تفتح لنا القائمه التاليه:
هذه واجهة البرنامج مختصره تم قصها لوضوح الصوره .

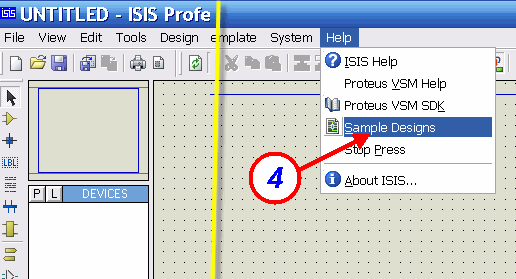

4= نذهب الى هلب تنسدل لنا قائمه نختار منها (DesignsSamples) ومن ثم تفتح لنا ملفات اتصاميم العينيه التاليه:
شرح مختصر لهذه الصوره هنا تشاهد ملفات عينات التصاميم الجاهزه الذي تساعدك على التعليم من الصفر حتى الاحتراف في البرنامج والاليكترونيات
5= سهم الرجوع للخلف اثنا تصفح البحث عن الملفات
6= اغلاق الملف المفتوح

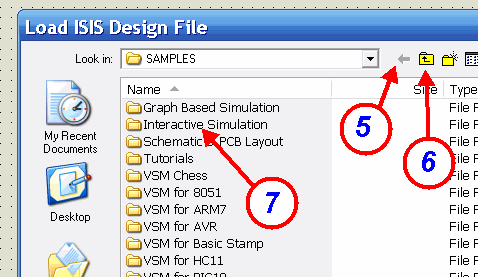

7= هذا الملف المسمى بـ ( Inter active Simulation) هو مايهمنا نعمل دبل كلك عليه فيفتح لنا الملف التالي:

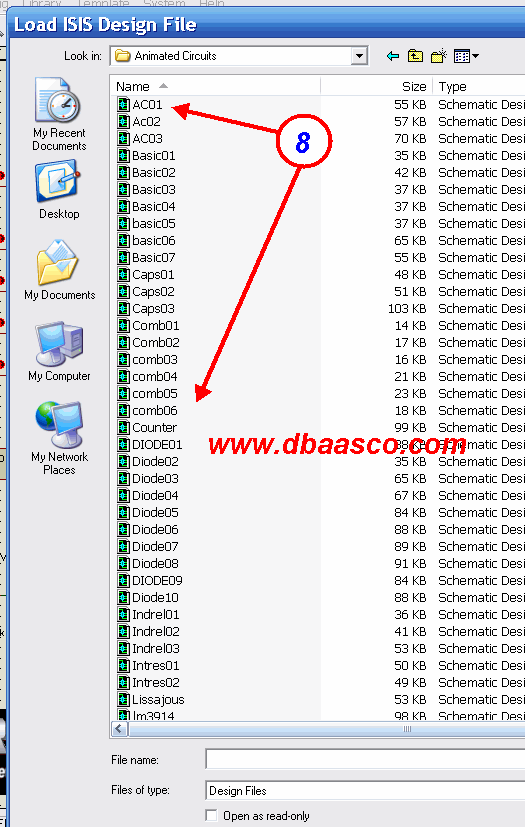

8= هذا ملف (Animated Circuits) الدوائر النشطه والذي سيكون الشرح على دوائره دبل كلك عليه فيفتح لنا :
السلام عليكم ورحمة الله وبركاته
هذا احد الدروس المبسطه عن برنامج بروتس وهو من افضل البرامج الهندسيه لتعليم وتصميم ومحاكاة الدوائر
الهندسه الاليكترونيه
راح نبدا باذن الله بابسط شي ومن ثم نتعلم خطوه خطوه وسنتعلم في درسنا هذا تشغيل البرنامج والدخول لقائمه الدوائر البسيطه الذي هي اساس كل مشروع
كذالك سوف نتعرف على العناصر وطبيعة عملها نقوم بتوصيل التيار لها ونشاهد حركته وكيف يتم تحويله بموجب وظائف العناصر الذي سيمر بها ونتعرف على سلوك الدائره باكملها
تفاعلكم ونقاشاتكم وقود استمرارية هذه الدروس .. و هي العين الذي نراكم بها ونعرف مدى فعالية الدروس ونقدم لكم ماينقصكم من دروس
لتشغيل البرنامج
1= نذهب الى ابداء ومنه الى البرامج تفتح لنا قائمة البرامج نختار منها مجموعة بروتس ( 2 ) الذي تفتح لنا قائمة المجموعه نختار isis (3) الذي تفتح لنا القائمه التاليه:
هذه واجهة البرنامج مختصره تم قصها لوضوح الصوره .
4= نذهب الى هلب تنسدل لنا قائمه نختار منها (DesignsSamples) ومن ثم تفتح لنا ملفات اتصاميم العينيه التاليه:
شرح مختصر لهذه الصوره هنا تشاهد ملفات عينات التصاميم الجاهزه الذي تساعدك على التعليم من الصفر حتى الاحتراف في البرنامج والاليكترونيات
5= سهم الرجوع للخلف اثنا تصفح البحث عن الملفات
6= اغلاق الملف المفتوح
7= هذا الملف المسمى بـ ( Inter active Simulation) هو مايهمنا نعمل دبل كلك عليه فيفتح لنا الملف التالي:
8= هذا ملف (Animated Circuits) الدوائر النشطه والذي سيكون الشرح على دوائره دبل كلك عليه فيفتح لنا :
التكملة
9= هذا هو ملف الدوائر النشطه وسنبدا الشرح عليه باذن الله
نعمل دبل كليك على الملف لكي يفتح لنا محتواه في واجهة البرنامج
كما تشاهد هنا قمنا باختيار احد الدوائر الماثله امامك على واجهة الرسم وراح نتعرف على المفاتيح الازمه لتشغيل الدائره .
11= مفتاح تشغيل المحاكاه للدائره
12= مفتاح التشغل خطوه خطوه
13= مفتاح الانتظار
14= مفتاح التوقف
بعد ان تعرفنا على مفاتيح التشغيل الهامه سنبدا بتشغيل الدائره والتعرف على مفهومها (طبعا ماراح نستخدم الا المفاتيح 11و14 فقط
نضغط على مفتاح التشغيل 11 فيتغير لونه وتلاحظ ان الدائره بداءت تعمل فتلاحظ مولد التيار المتغير بدا يضخ التيار وتلاحظ حركة التيار في الموصلات على شكل اسهم التيار السالب باللون الازرق والتيار الموجب باللون الاحمر وتلاحظ لمبة الاضاءه بداءة بالوميض .
طبعا هنا في هذه الدائره تم تبطئية سرعة تردد التيار المتناوب لتوضيح مفهوم الدائره فقط ( بدون متاهات بعدين نشرحها)
المهم نفهم حركة التيار في الدائره ونتعرف على البرنامج ووظائف كل عنصر..
الان نوقف التشغيل ونختار دائره اخرى :

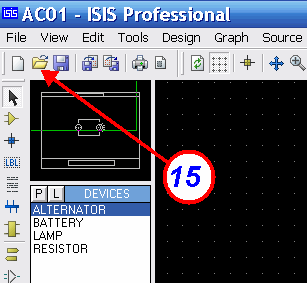

ولاستيراد دائره اخرى نذهب بالمؤشر الى ايقونة فتح الملفات (15) ونتبع نفس الخطوات الذي شرحناها في البدايه.
او نعود للخطوه رقم 4 المذكوره في اول الشرح
تعلم كيف تعمل الدائره باسلوب بروتس
لاحظ سهولة تشغيل البرنامج والتعامل معه بالاضافه الى القدر الهايل من اسلوبه التعليمي على معرفة نظام الدائره
